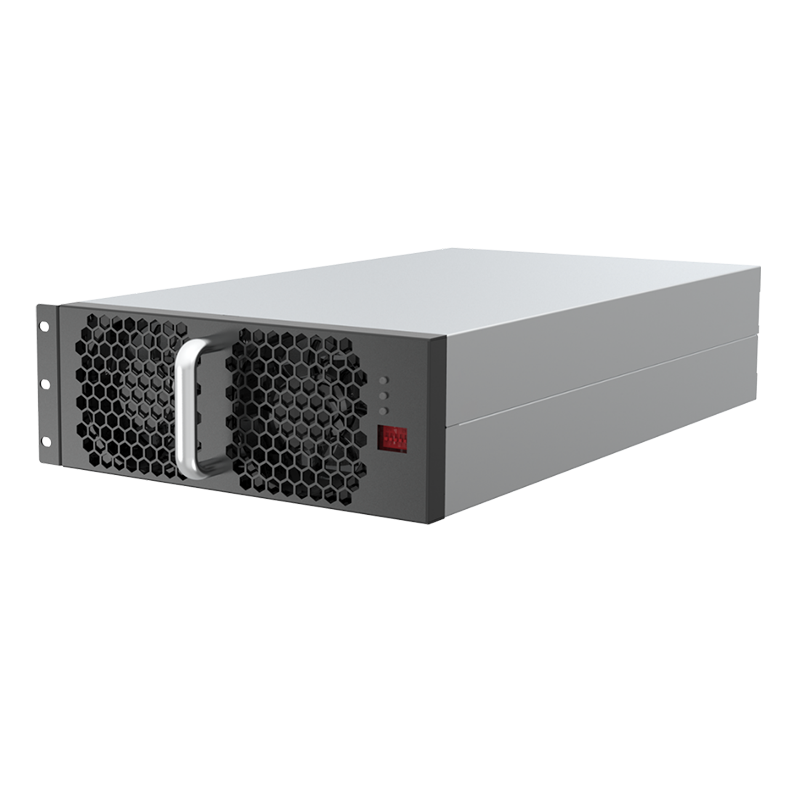

5KW 雙向高頻隔離DC-DC電源模塊

IBDC10050

5KW雙向高頻隔離DC-DC電源模塊，支持充電、放電、自動切換三種工作模式，電池側電壓範圍爲30～100Vdc，直流母線側電壓範圍爲200～420Vdc，可最高支持32檯模塊可靠并機擴容。

産品特點

高效穩定

模塊峰值效率94%

DSP+CPLD高效穩定的控製算灋

安全可靠

具備多重多級軟硬件保護

模塊高頻隔離，有效阻斷高低壓側間故障風險

設計靈活

最高支持32檯模塊并聯，係統功率可靈活配置

模塊化設計，後期可維護性高

适應廣泛

支持電池寬輸入電壓範圍30-100Vdc

支持-40~60℃的溫度工作範圍

産品參數

IBDC10050

基本參數

直流母線側特性

電池側特性

環境特性

基本參數

	項目	參數指标
基本參數	模塊型号	IBDC10050
	外形尺寸	220mm84mm400mm（寬高深）
	模塊淨重	＜6kg
	冷卻方式	智能調速、強製風冷
	噪聲	＜60db
	效率	94％（峰值效率）
	通訊方式	RS485，CAN

直流母線側特性

	項目	參數指标
直流母線側特性	電壓範圍	200-420Vdc
	額定電壓	370Vdc
	最大電流	25A Max(母線電壓200-290Vdc，母線電流≤12.5A)

電池側特性

	項目	參數指标
電池側特性	額定功率	5KW
	電壓範圍	30-100Vdc
	額定電壓	48Vdc
	最大電流	120A Max
	穩流精度	≤±5%
	電流紋波	≤5%
	穩壓精度	≤±2%
	電壓紋波	≤2%
	軟起動時間	3s≤ t ≤8s

環境特性

	項目	參數指标
環境特性	工作溫度	-40~60ºC，50ºC以上輸出功率降額
	存儲溫度	-40℃～75℃
	相對濕度	0～95%
	海拔高度	≤2000m，2000m以上輸出功率降額
